近期，老虎新材料推出了喷涂热转印系列粉末涂料。该涂料通过转印使金属表面呈现逼真天然木纹的效果，样色和式样非常丰富，且铝合金底材相比木材更加轻盈，美观又轻便;以铝代木减少对树木的砍伐，以粉代漆0VOCs排放，产品表面非常坚固易打理维护，最高可提供户外15年质量保证;喷涂过的板材与木材相比具有更好的防潮防火防虫蛀性能。





　　以下文章由老虎公司御用技术专家陈文浩带领技术团队倾力打造， 保证承包了所有你感兴趣的木纹热转印技术和工艺干货，你准备好接招了吗?

　　粉末涂料作为环境友好型涂料的典型代表,其生产技术已经非常成熟。热转印木纹在粉末涂料中的应用与技术在近几年得到很大发展，其在铝型和家具上的应用很受市场欢迎。该技术是将高精度纸上的转印油墨在高温下热升华渗入到涂层内部，使涂层表面具有色彩艳丽的木纹纹理效果的一种特殊工艺。同时热转印粉末涂层不会因热转印处理而改变产品原有的硬度、耐磨性、耐候性、耐盐雾性、耐老化性等，所以热转印木纹产品经久耐用，转印图案不会脱落、龟裂和褪色。

　　前期热转印木纹粉末涂料主要以聚氨脂/异氰酸酯体系为主，因其价格比较昂贵，机械性能较差，生产稳定性不高，限制了全面的推广，主要用于一些高端产品上。近几年热转印粉末涂料得到了很大的发展，聚酯/TGIC体系，聚酯/丙烯酸等广泛用于铝型材、家电家具行业;环氧/聚酯，纯环氧体系广泛用于防盗门，MDF等产品上。而丙烯酸树脂对聚酯树脂存在较强的选择性，若品种选择不当无法实现光滑油腻的表面。另外消光体系的表面抗刮伤性较差，容易产生划痕。因此，此类产品目前没有在转印产品中得到很大的推广。针对铝型材产品、家电家具行业，市场对表面细腻光滑的手感木纹粉产品有着越来越多的需求。本文主要结合聚氨酯体系和丙烯酸/聚酯体系技术特点，探讨并设计开发出一款户外用手感更细腻、机械性能更好、耐候性优异、高流平和转印清晰等皮肤木纹热转印粉末涂料产品。

　　1. 实验部分

　　1.1. 主要原料

　　热转印用树脂( 树脂:DSM、 Allnex、中添丙烯酸树脂);固化剂：NISSAN 异氰尿酸三缩水甘油酯( TEPIC)、XL552(EMS) ;色料：钛白粉(科慕TS6200)、黄色色料(Bayferrox 3920 )、红色色料(Bayferrox 130 B ); 粉末涂料通用助剂( 流平剂、安息香、蜡粉、促进剂、光亮剂701); 热转印木纹纸: SUBLITEX。


　　1.2. 实验仪器

　　双螺杆挤出机(Coperion ZSK-18): 科佩隆-通用设备有限公司; 高速粉碎机: 上海鼎广机械设备有限公司; 高压静电喷枪(PG-1-B 2): 金马涂装(上海)有限公司; 高温烘箱(UT12)：Heraeus: DSC 差示扫描量热仪(Q20):TA沃特世科技有限公司;  热转印机器烫画机(YH-380): HLEPH：圆锥弯曲试验仪(QTZ)：BYK：光泽仪(4442)：BYK：冲击性能测定仪(5512)：BYK氙灯老化仪(CI4000): 阿美特克Ametek。

　　1.3. 热转印木纹粉末涂料涂层制备及配方设计

　　按照下表设计配方，称取树脂、固化剂、各种助剂和颜料进行预混合，熔融挤出，冷却破碎，粉碎，固化制得热转印底粉样板。将制得的样板通过热转印烫画机进行热转印，制得转印样板( 热转印温度180 ℃，时间180 秒)。


　　2. 结果与讨论

　　2.1. 聚氨酯产品体系

　　首先以聚氨酯树脂体系测试分析：通过高低羟值树脂搭配，达到低光(60 角度10%以下)，表面细腻的涂膜表面。

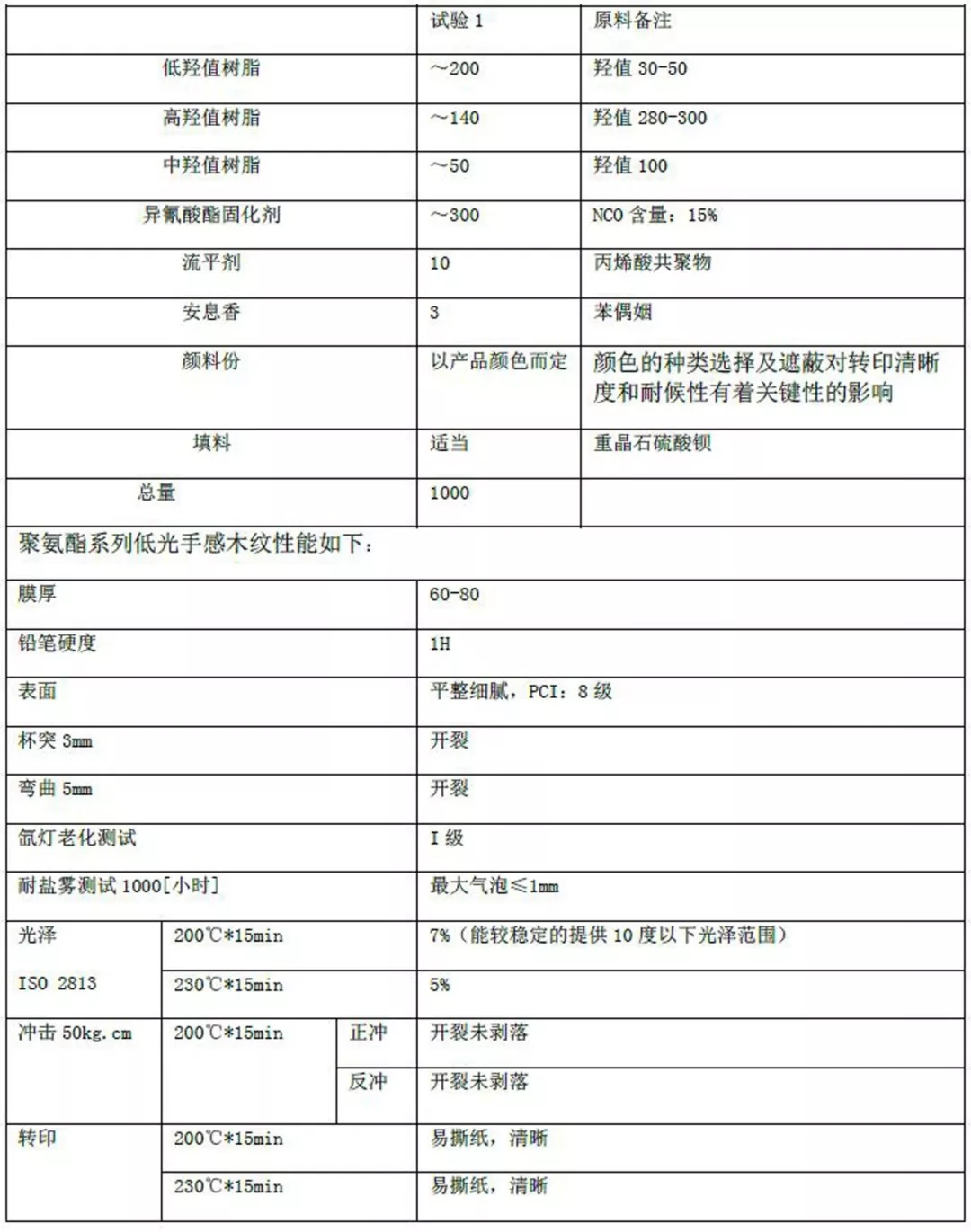

　　基本配方如下：


　　此配方聚氨酯产品能够提供非常清晰转印效果，优异的耐候性能，耐化学性能。但是涂膜交联密度大，涂膜硬度较高导致机械性能较差，虽然添加一定辅助聚酯或者固化剂能使机械性能得到一定的改善，成本较高，生产稳定性较差，在实际应用中也受到一定限制。

　　2.2. 丙烯酸/聚酯消光系列

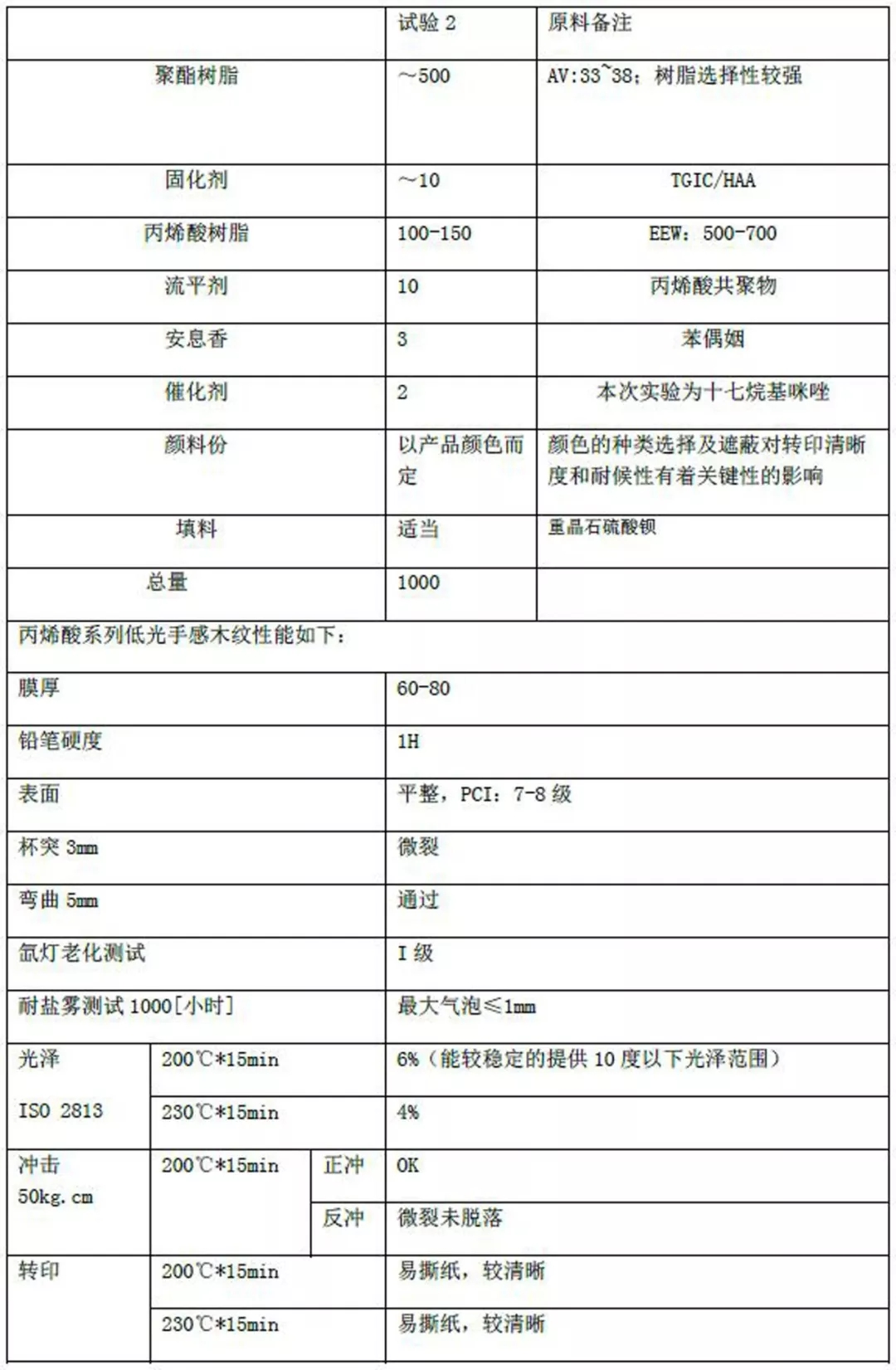

　　丙烯酸/聚酯系列产品，在聚氨酯系列上机械性能得到较大的改善，但在转印清晰度与表面细腻度来看，达不到聚氨酯的优异效果，手感比较干涩，转印清晰度较差，耐划伤性能较差。

　　2.3. 丙烯酸/聚氨酯混合系列

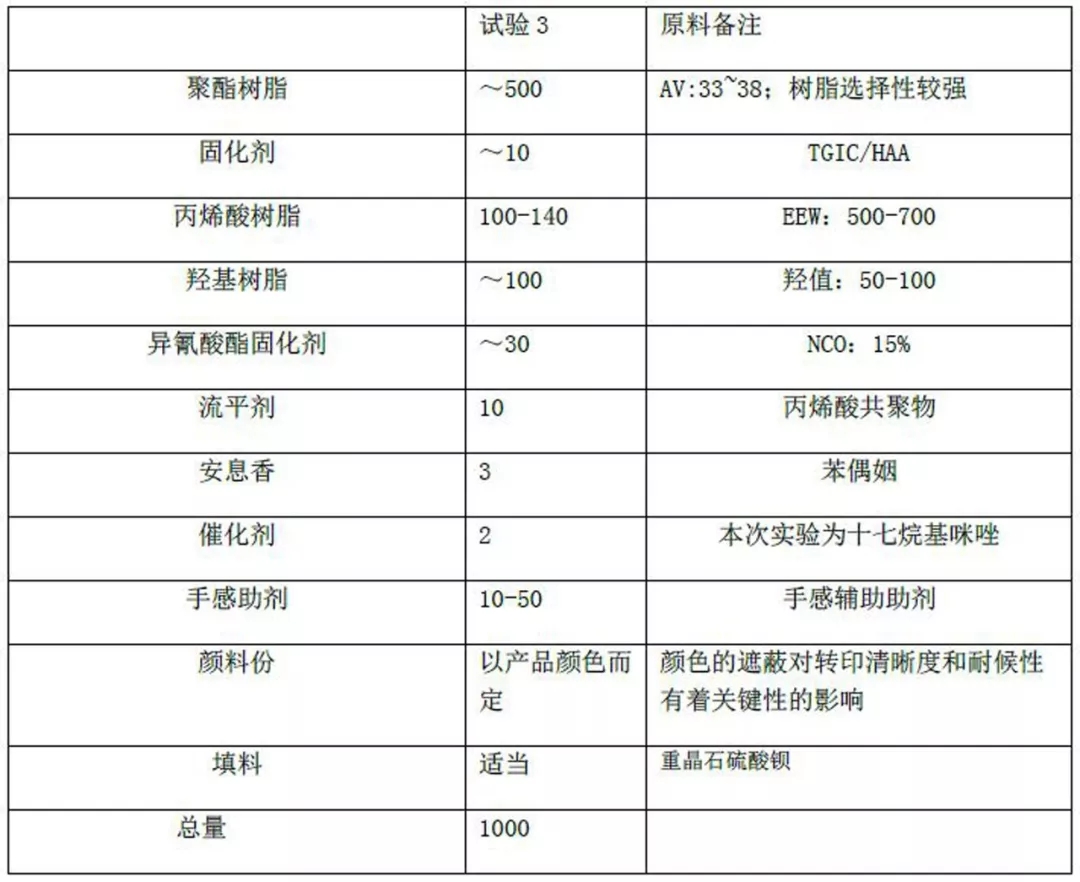

　　此体系在前两者的基础上，相互配合各自树脂的优缺点，得到较高的流平性，优异的机械性能、表面细腻度和高清转印效果。此配方对聚酯和丙烯酸的选择性较强，羟基树脂含量对产品的流平性，转印清晰度有较强的影响。适量添加辅助助剂获得更好的细腻表面，达到更有效的手感效果。

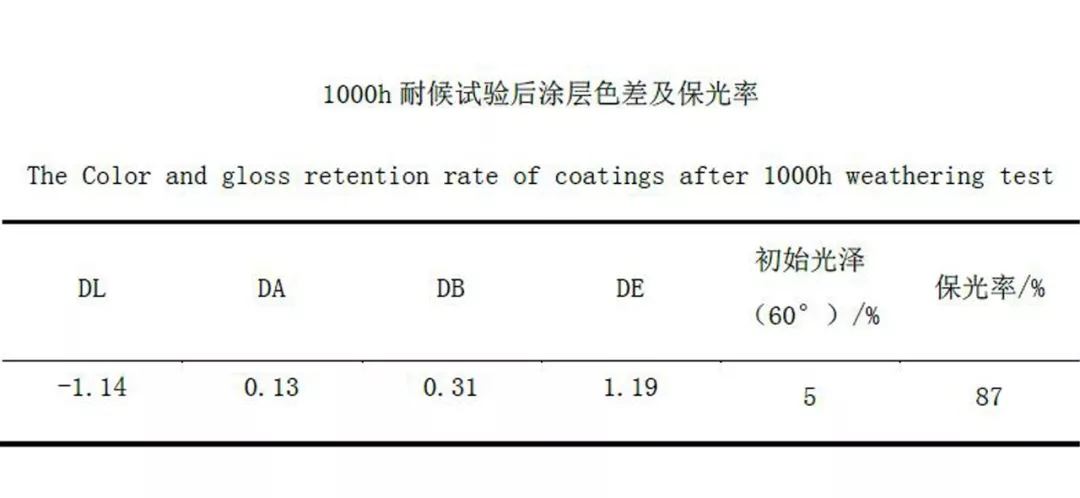

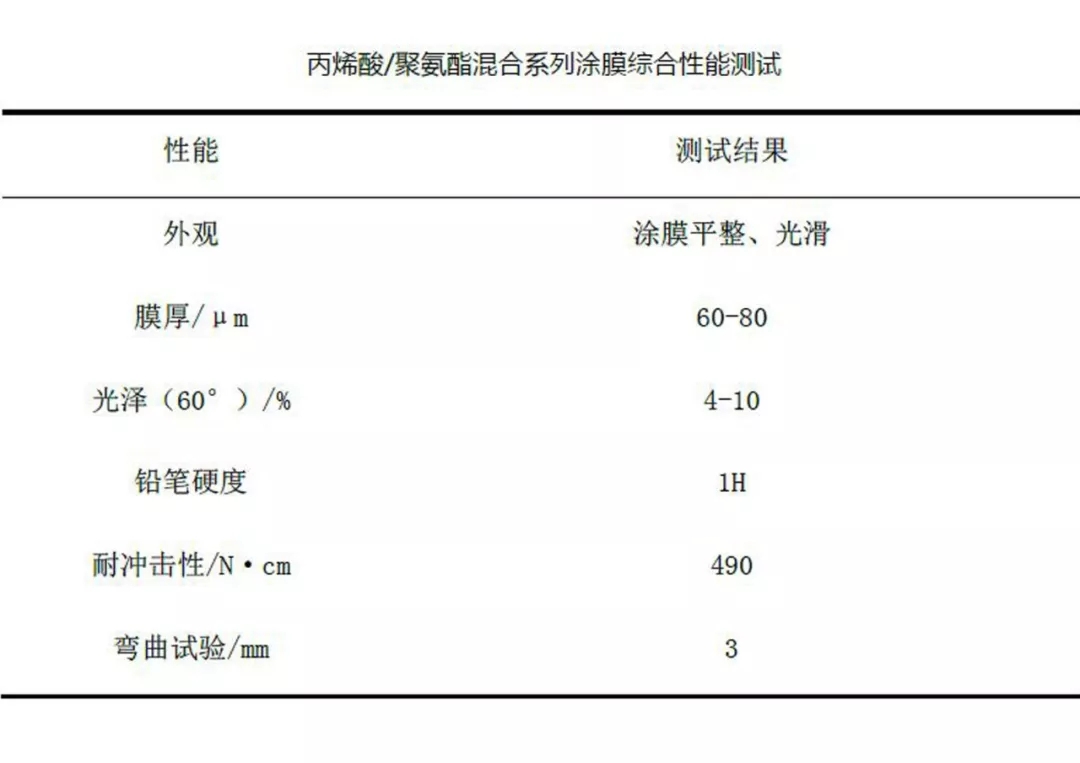

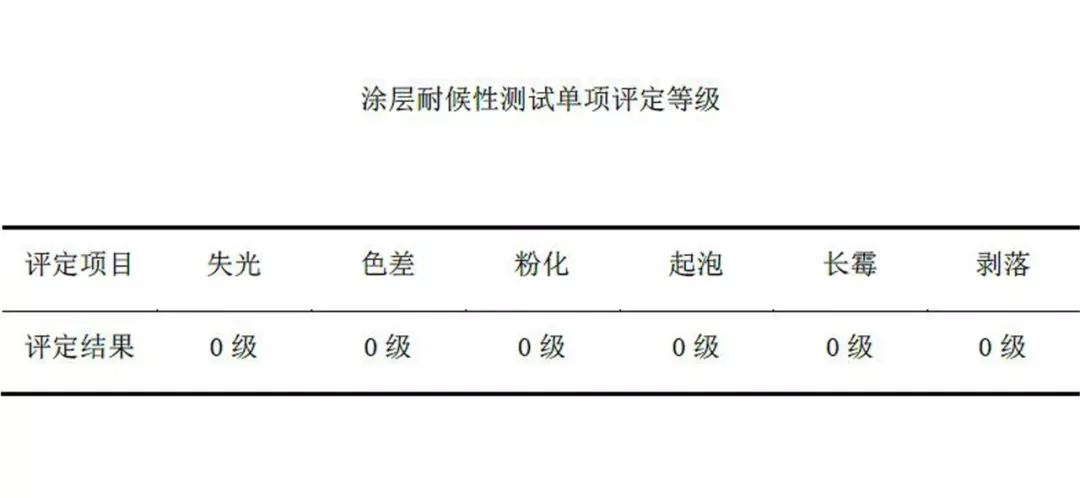

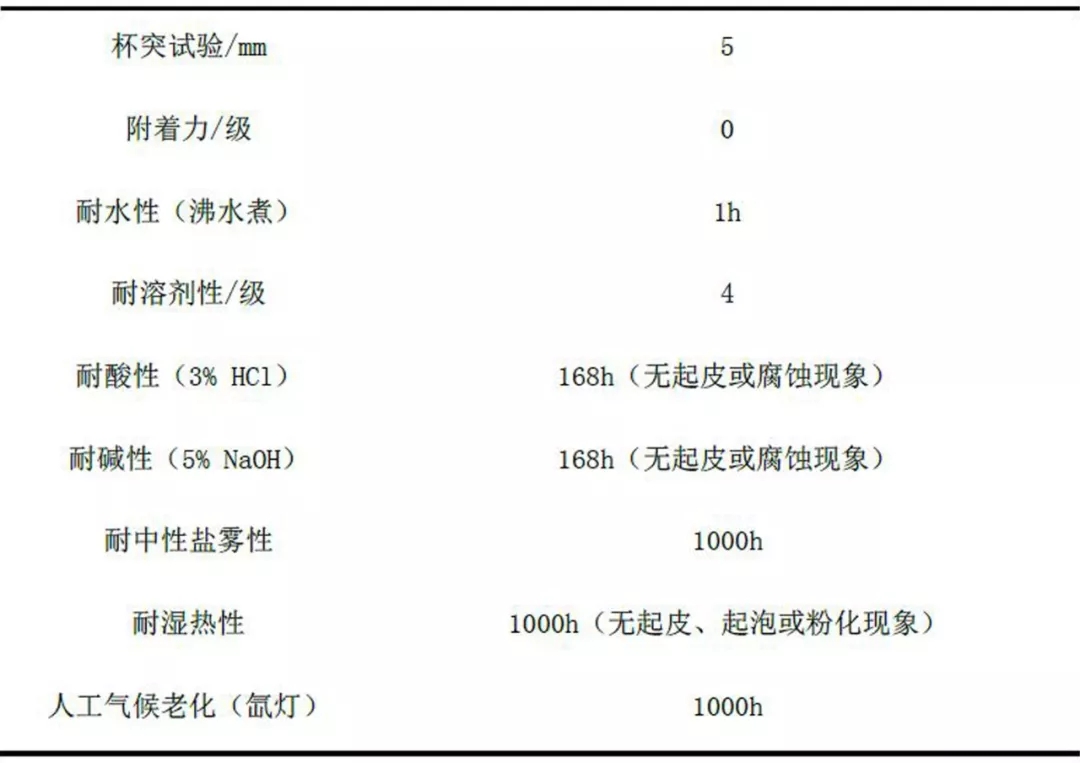

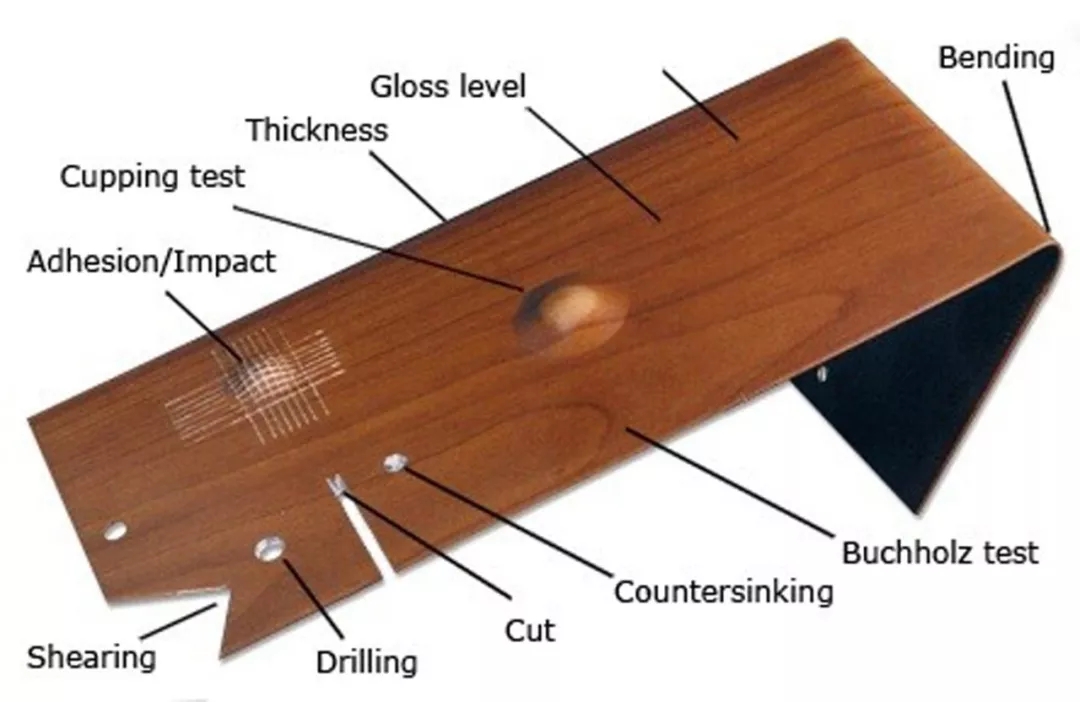

　　聚氨酯/丙烯酸混合体系转印效果与机械性能改善如图所示：







　　3.结束语

　　聚氨酯/丙烯酸混合体系制作皮肤木粉目前推入市场，在之前的产品上，配方成本，机械性能，转印高清度得到了很大的提升。

　　木纹产品目前针对转印清晰度和油墨渗透层度没有一个明确的行业标准评估，转印清晰度完全靠目视对比来评比，油墨渗透靠切片评定渗入图层深度，行业的标准制定势在必行。

　　皮肤木纹的研制，目前不紧紧局限于一般户外级别。一些外资企业与某些大型转印纸供应商合作，制作超耐候性的皮肤木纹转印产品。粉末配方中正在研制耐候型聚酯一次挤出合成方式和超耐候树脂混合型方式制备符合QUALICOAT 1.5级或者2级的手感皮肤木粉产品，配合超耐候型转印纸，或者3D打印效果，喷粉打印等制作方式来对产品质量的不断的提升，满足市场更多的装饰需求，目前老虎涂料已经率先将技术引入中国研发。
